Conception unique de réduction du diamètre conique. Si le gravier et le sol sont coincés pendant le forage, la réduction du diamètre conique peut réduire la résistance au levage lorsque l'appareil de forage est soulevé, réduisant ainsi considérablement la défaillance de l'impacteur à soulever.
Avec cette conception, les utilisateurs peuvent se connecter directement à la tige de forage sans réduire le diamètre du joint, réduisant ainsi les coûts de production des utilisateurs.
Les matières premières sélectionnées et la technologie de traitement avancée garantissent des performances stables et une longue durée de vie.
Description:
L'impacteur d'une plate-forme de forage fond de trou est un élément clé du forage d'une plate-forme de forage fond de trou.
Il est utilisé pour fournir une force d'impact axiale alternative brise-roche au trépan afin de refroidir le trépan et d'entraîner les déblais. C'est également le fluide moteur pour les outils de forage électriques de fond. , la structure est représentée dans la figure ci-dessous, qui se compose principalement d'un joint arrière, d'un manchon extérieur, d'un clapet anti-retour, d'un bouchon de régulation d'air, d'un cylindre, d'un siège de soupape, d'un piston, d'un manchon de guidage, d'un ressort à disque, d'un circlip, d'un ressort, d'une bague de retenue, d'un anneau en caoutchouc. , connecteurs avant, etc.
Description des pièces |
Poids (kg |
Numéro d'article |
|
1 |
Sous-titre supérieur |
20,0 |
CQL60-01 |
2 |
Joint torique du sous-marin supérieur |
0,02 |
CQL60-02 |
3 |
Clapet anti-retour |
1h00 |
CQL60-03 |
4 |
Printemps |
0,1 |
CQL60-04 |
5 |
Tampon de compression |
0,1 |
CQL60-05 |
6 |
Distributeur AR |
5h00 |
CQL60-06 |
7 |
Cylindre interne |
5h00 |
CQL60-07 |
8 |
Piston |
23,5 |
CQL60-08 |
9 |
Cylindre externe |
31h00 |
CQL60-09 |
dix |
Manchon guidé |
1h00 |
CQL60-10 |
11 |
Joint torique de l'anneau d'arrêt |
0,02 |
CQL60-11 |
12 |
Bague d'arrêt |
0,60 |
CQL60-12 |
13 |
Mandrin d'entraînement |
5h40 |
CQL60-13 |
14 |
Foret |
CQL60-14 |
Paramètres |
|||||
Longueur (sans bits) |
Poids (sans mors) |
Diamètre extérieur |
Tige de mèche |
Plage de trous |
Fil de connexion |
1212mm |
95,00 kg |
Φ148 millimètres |
Cop64 Or |
Φ155-Φ190 |
API 3 1/2" Rég. |
Pression de service |
taux d'impact à 1,7 Mpa |
Vitesse de rotation recommandée |
Consommation d'air |
||
1,0 MPa |
1,8 MPa |
2,4 MPa |
|||
1,0-2,5 MPa |
23 Hz |
20-30 tr/min |
10m³/min |
20m³/min |
28,5 m³/min |
Entreprise :

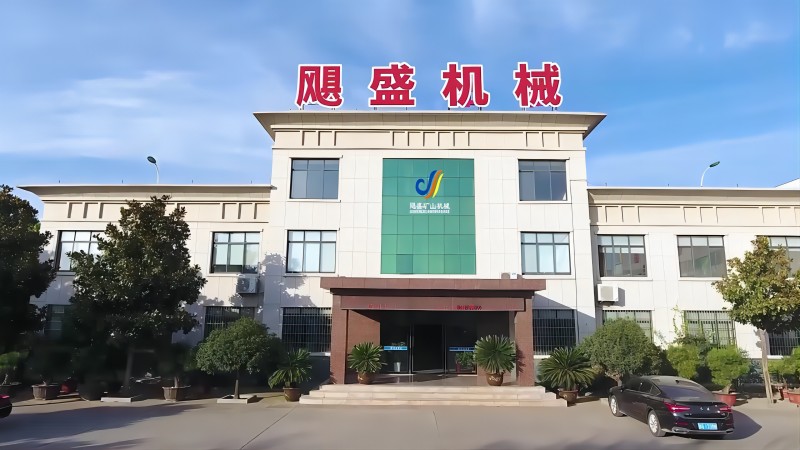

JS Drill (Zoucheng Jusheng Mining Machinery Co., Ltd) est un fabricant et commerçant intégré de machines minières et d'ingénierie spécialisé dans la production, le traitement et la vente de perceuses pour puits d'eau, de compresseurs d'air, de marteaux DTH, de trépans et de tiges de forage.
JS Drill a été créée en 2018. Notre société est située dans la ville de Zoucheng à Jining, province du Shandong. L'usine couvre une superficie de 56 000 mètres carrés tandis que l'atelier couvre une superficie de 35 600 mètres carrés.
Avant la création de l'entreprise, nous avons 15 ans d'expérience dans la vente et le service d'équipements et plus de 15 ans d'expérience dans la conception et la fabrication, produisant principalement des plates-formes de forage de puits d'eau, des outils de forage DTH et des outils de forage à marteau supérieur.
Nous pouvons également fournir des services OEM et ODM aux clients nationaux et étrangers.
Emballage et expédition :
Nous utilisons généralement des machines d'emballage en bois. Si vous avez d’autres exigences, nous pouvons également emballer à votre manière.
Et nous fournissons des services personnalisés spécialisés et vous proposons les meilleurs plans et réductions en fonction de vos plans.
Exposition:
FAQ:
Q : Que pouvez-vous acheter chez JS ?
R : Appareil de forage de puits d'eau, appareil de forage de mine, outils de forage DTH, outils de forage à marteau supérieur, etc.
Q : Comment JS garantit-il la qualité des produits ?
R : L'usine produit tous les accessoires selon des exigences de qualité strictes et entre dans l'atelier d'échantillons après l'assemblage et le débogage ; avant l'expédition, la machine lancera le test pour arrêter le problème de qualité du produit avant que le client ne le reçoive.
Q : Pouvez-vous faire des OEM pour moi ?
R : Oui, JS peut fournir un service OEM aux clients
Question : . Qu'en est-il de votre délai de livraison ?
R : Généralement, cela prendra 10 à 20 jours ouvrables après réception de votre paiement anticipé. Le délai de livraison spécifique dépend des articles et de la quantité de votre commande.
Question : . Quelles sont vos conditions d'emballage ?
R : En général, nous utilisons des caisses en contreplaqué d'exportation standard pour le fret LCL et fixons le fret FCL.
Q : Testez-vous toutes vos marchandises avant la livraison ?
R : Oui, nous avons un test à 100 % avant la livraison. Et nous joindrons notre rapport d’inspection pour chaque machine.
